Sistema de mangueira de injecção

Mais informações

SELECT DISTINCT shop_view_active_item.*
							FROM shop_item_has_category
							  INNER JOIN shop_view_active_item ON (
							    shop_view_active_item.company = shop_item_has_category.company AND
							    shop_view_active_item.shop_code = shop_item_has_category.shop_code AND
							    shop_view_active_item.language_code = shop_item_has_category.language_code AND
                                    (
                                      shop_item_has_category.item_no = shop_view_active_item.item_no
                                    )
							    )

							  WHERE (shop_item_has_category.category_line_no = 80000 OR shop_item_has_category.category_line_no = 80000 )
							  AND shop_view_active_item.language_code = 'ENU'
							  AND shop_view_active_item.company = 'DESOI'
							  AND shop_view_active_item.shop_code = 'B2B'
							  AND shop_item_has_category.company = 'DESOI'
							  AND shop_item_has_category.shop_code = 'B2B'
							  AND shop_item_has_category.language_code = 'ENU'
							  AND shop_item_has_category.category_shop_code = 'B2B'

LP round head nipple
external thread M8, AF9

Injection hose packer - polymer

external thread M8, wing grip, free passage Ø 3 mm

2 Variantes de exibição

Injection hose packer - polymer

external thread M8, AF13

3 Variantes de exibição

Extension tube
M8 x 35 mm

Filling hose packer - steel

sharp-edged wood screw thread

3 Variantes de exibição

Nail packer holder

length 350 mm

2 Variantes de exibição

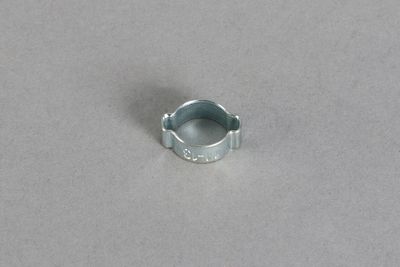

2-ear hose clamp

3 Variantes de exibição

Special cutter

for cutting extension tubes and injection hoses, max. Ø 28 mm

Insulating tape - black

length 30 m, width 30 mm

Vacuum generating device

for emptying injection hoses, LP ball valve G1/4", suction hose 0.5 m, drain hose approx. 0.35 m, compressed air connection, brass plug DN 7.2 mm

pressure gauge unit with manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 16802: HP hose - steel Ø 6 mm, 3 m, union nuts M12x1.5 (solvent resistant), No. 16806: HP ball valve (R1/4", external thread M12x1.5, mouth piece)

suction system, accumulator with manometer 0 - 25 bar, incl. instruction manual, No. 10913: Material hose (Ø 13 mm, 3 m long; detachable double nipple R1/2"), No. 10920: Quick snap (LP ball valve R1/2", max. 40 bar, free passage Ø 9 mm; detachable double nipple R1/2"), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece; detachable double nipple R1/2")

suction system, manometer 0 - 25 bar, incl. instruction manual, No. 10913: Material hose (Ø 13 mm, 3 m long; detachable double nipple R1/2"), No. 10920: Quick snap (LP ball valve R1/2", max. 40 bar, free passage Ø 9 mm; detachable double nipple R1/2"), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece; detachable double nipple R1/2")

drive, pressure control with return and pressure gauge unit with manometer 0 - 250 bar, 2 litre material container transparent, incl. instruction manual, No. 16802: HP hose - steel Ø 6 mm, 3 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

frame, 6 l material container transparent with scale and cover, incl. instruction manual, No. 16803: HP hose - steel Ø 6 mm, 5 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

DESOI AirPower S25-3C VA
Set

moving device, 1.5 m suction system Ø 13 mm with suction basket Ø 40 mm: component A, B and rinsing pump: black, 2 x manometer 0 - 250 bar, rinsing pump S25, material hose connection: component A: external thread M16x1.5; component B: external thread M14x1.5; rinsing pump: external thread M12x1.5; return hoses Ø 8 mm: transparent, air connection: air plug NW 7.2; incl. instruction manual No. 16861: HP hose - stainless steel Ø 6 mm, 10 m, union nuts M16x1.5 (solvent resistent, component A), No. 16860: HP hose - stainless steel Ø 6 mm, union nuts M14x1.5 (solvent resistent, component B), No. 16813: HP hose - stainless steel Ø 6 mm, union nuts M12x1.5 (solvent resistant), No. 17764: 3C mixing head - stainless steel (2 x HP ball valve, 2 x HP ball valve steel, 2 x non-return valve, mixing block with 2 x inline static mixer, whip 0.3 mm long, sliding coupling straight with free passage Ø 2,5 mm material hose connection: component A: M16x1.5; component B: M14x1.5; rinsing connection: M12x1.5)

DESOI PowerInject 303

manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 16803: HP hose - steel Ø 6 mm, 5 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

DESOI PowerInject 303 - HP ball valve

manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 16803: HP material hose - steel Ø 6 mm, 5 m, union nuts M12x1.5, (solvent resistant), No. 16806: HP ball valve R1/4" (external thread M12x1.5, mouth piece)

DESOI PowerInject 303 VA

manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 17729: HP hose - stainless steel Ø 6 mm, 5 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

Página

123

Sistema de mangueira de injecção

Desde os inícios dos anos 70, têm vindo a ser utilizados sistemas de mangueiras de injeção em alternativa ou como complemento das cintas de juntas e chapas para juntas para fins de vedação. Trata-se de um selante injetável em forma de tubo ou canal. Vazamentos posteriores podem ser selados objetivamente através da injecção de resina de poliuretano, resina acrílica, suspensão de cimento ou massa de cimento.

Injection hose system

PDF german/english
PDF german/french

Vantagens e utilidade

Fácil instalação e adaptação flexível à linha da junta
Aplicação direta sobre a junta de trabalho
Vedação adicional próxima da cinta de juntas ou chapa para juntas
Possibilidade de vedação de juntas de trabalho em obras de betão e betão armado
Processo técnico de baixo custo para a vedação posterior preventiva
Os sistemas de mangueira de injeção também podem ser instalados em perfis de juntas complicados, caso a montagem de cintas de juntas ou chapas para juntas apenas seja possível de modo bastante moroso a nível construtivo.
A adequação dos sistemas de mangueira de injeção é documentada através de um comprovativo de utilização a nível de controlo construtivo (AbP - certificado de inspeção geral de construção)

Exemplos de aplicação

Segundo a Lista de Regras de Construção A, parte 2, número corrente 1.4., os sistemas de mangueira de injeção pertencem aos sistemas de impermeabilização, p.ex., na zona de águas subterrâneas (concreto impermeável)
Criação de uma junta de trabalho impermeável em construções de betão através de injeção programada
Utilização, p.ex., em estruturas hidráulicas, estações de tratamento de esgotos, estacionamentos subterrâneos, túneis

Instruções relativas à montagem

A mangueira de injeção deve ser ancorada de modo contínuo ao componente em betão endurecido, de modo a não flutuar no betão fresco
Geralmente, a fixação da mangueira de injeção processa-se através de braçadeiras de fixação especiais a uma distância de, no máx., 15 cm, ajustando esta distância, se necessário, de acordo com a obra.
Na área das junções das mangueiras deve ser evitada a compressão mútua
Comprimento da mangueira de injeção aprox. 8 - 10 m
A distância da mangueira de injecão em relação à parede exterior deve ser de ⅓ a ½ d (espessura do componente)
As mangueiras devem ficar sobrepostas nas ligações em aprox. 15 cm e devem ser dispostas em paralelo a uma distância de cerca de aprox. 5 cm umas das outras
Respeitar a disposição das mangueiras de injeção que consta do plano de execução
Pressão de abertura - A saída do material de enchimento que se encontra na mangueira de injeção ocorre a baixa pressão entre 0,5 a cerca de 5 bar
