Sistema de mangueira de injecção

Mais informações

Injection hose D-1

outside-Ø 13 mm, internal Ø 6 mm

2 Variantes de exibição

Injection hose UZ-1

with coating, outside-Ø approx. 12.5 mm, inside-Ø approx. 6.5 mm

2 Variantes de exibição

Universal nail packer - polymer

Ø 50 x 55 mm, internal thread M8, insertion sleeves for nail packer holder, plug connection

2 Variantes de exibição

Nail Packer - polymer

Ø 50 x 65 mm, internal thread M8, insertion sleeves for nail packer holder

2 Variantes de exibição

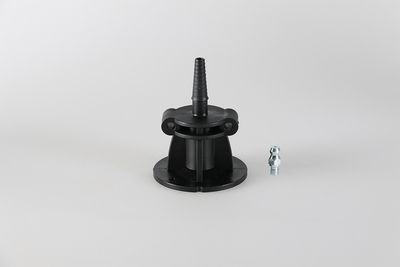

Nail Packer - polymer

Ø 50 x 75 mm, internal thread M8, protective stopper, HP round head nipple M8 (separately enclosed)

2 Variantes de exibição

Adhesive packer - polymer
adhesive surface Ø 50 mm, height 24 mm, black

internal thread M8, safety groove

Nail Packer - polymer
Ø 50 x 24 mm

black, internal thread M8

2 Variantes de exibição

Filling and venting system

0.5 m hose, Ø 6 mm, conic screw thread, mounted

2 Variantes de exibição

Microcellular rubber plate

Ø 50 mm, with adhesive film

4 Variantes de exibição

Connecting piece - polymer
shaft Ø 8 x 70 mm

AF13, free passage Ø 3 mm

2 Variantes de exibição

Connecting piece - polymer
shaft Ø 8 x 58 mm

for injection hose inside Ø 4 - 6 mm, wing grip, free passage Ø 3 mm

Fixation for injection hose

Mounting clip
Ø 13 mm

45 x 20 mm, thickness 1.5 mm Always pack 100 pieces in one package!

with mounting bracket, to set in concrete, to coffer the filling and venting system

Injection hose packer - polymer
shaft Ø 8 x 75 mm

wing grip

2 Variantes de exibição

Injection hose packer - polymer
shaft Ø 8 x 70 mm

AF13

2 Variantes de exibição

Injection hose packer - steel
shaft Ø 8 x 65 mm

for injection hose inside Ø 3,5 - 6 mm, HP round head nipple M6, AF10

Extension tube
M8 x 35 mm

HP round head nipple M8, AF11

HP round head nipple
external thread M8, AF9

HP round head nipple
external thread M8, AF9

Página

12 3

Sistema de mangueira de injecção

Desde os inícios dos anos 70, têm vindo a ser utilizados sistemas de mangueiras de injeção em alternativa ou como complemento das cintas de juntas e chapas para juntas para fins de vedação. Trata-se de um selante injetável em forma de tubo ou canal. Vazamentos posteriores podem ser selados objetivamente através da injecção de resina de poliuretano, resina acrílica, suspensão de cimento ou massa de cimento.

Injection hose system

PDF german/english
PDF german/french

Vantagens e utilidade

Fácil instalação e adaptação flexível à linha da junta
Aplicação direta sobre a junta de trabalho
Vedação adicional próxima da cinta de juntas ou chapa para juntas
Possibilidade de vedação de juntas de trabalho em obras de betão e betão armado
Processo técnico de baixo custo para a vedação posterior preventiva
Os sistemas de mangueira de injeção também podem ser instalados em perfis de juntas complicados, caso a montagem de cintas de juntas ou chapas para juntas apenas seja possível de modo bastante moroso a nível construtivo.
A adequação dos sistemas de mangueira de injeção é documentada através de um comprovativo de utilização a nível de controlo construtivo (AbP - certificado de inspeção geral de construção)

Exemplos de aplicação

Segundo a Lista de Regras de Construção A, parte 2, número corrente 1.4., os sistemas de mangueira de injeção pertencem aos sistemas de impermeabilização, p.ex., na zona de águas subterrâneas (concreto impermeável)
Criação de uma junta de trabalho impermeável em construções de betão através de injeção programada
Utilização, p.ex., em estruturas hidráulicas, estações de tratamento de esgotos, estacionamentos subterrâneos, túneis

Instruções relativas à montagem

A mangueira de injeção deve ser ancorada de modo contínuo ao componente em betão endurecido, de modo a não flutuar no betão fresco
Geralmente, a fixação da mangueira de injeção processa-se através de braçadeiras de fixação especiais a uma distância de, no máx., 15 cm, ajustando esta distância, se necessário, de acordo com a obra.
Na área das junções das mangueiras deve ser evitada a compressão mútua
Comprimento da mangueira de injeção aprox. 8 - 10 m
A distância da mangueira de injecão em relação à parede exterior deve ser de ⅓ a ½ d (espessura do componente)
As mangueiras devem ficar sobrepostas nas ligações em aprox. 15 cm e devem ser dispostas em paralelo a uma distância de cerca de aprox. 5 cm umas das outras
Respeitar a disposição das mangueiras de injeção que consta do plano de execução
Pressão de abertura - A saída do material de enchimento que se encontra na mangueira de injeção ocorre a baixa pressão entre 0,5 a cerca de 5 bar
